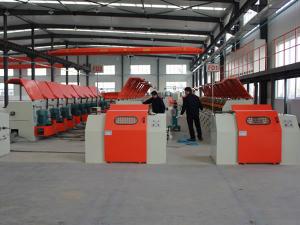

Линия производства порошковой проволоки

машина для изготовления проволоки для сварки под флюсом, оборудование для сварки в среде инертного газа, оборудование для производства проволоки для сварки

Линия производства порошковой проволоки представляет собой комбинацию из нескольких машин, предназначенных для производства порошковой проволоки различного диаметра и конструкций. Выпускаемая продукция - порошковая проволока - служит в качестве присадочного металла и электрода при сварке сосудов высокого давления, в судостроении, производстве военной техники и тяжелого оборудования. Машины для производства порошковой проволоки WANYI характеризуются высокой степенью автоматизации, простотой и стабильностью работы. Их годовая производственная мощность составляет 2000-10000 тонн продукции.

Блок резки стальной катушки
Блок резки стальной катушки состоит из 3 частей: машины для размотки, машины для продольной резки и машины для намотки с блоком отслеживания скорости. Машина автоматически замедляется до допустимого диапазона, когда скорость резки превышает предел.

Спецификация
1. Максимальная ширина резки: Bmax = 16 мм
2. Толщина резки: δ = 0.6-1.0 мм (различные инструменты для различной толщины)
3. Максимальное количество резов: Nmax = 15 полос
4. Максимальная скорость резки: Vmax = 60 м/мин
5. Наружный диаметр резца: φ200 мм
6. Максимальный вес катушки: 1000 кг
7. Внутренний диаметр катушки: φ500 мм
8. Наружный диаметр приемной пластины: φ1000 мм

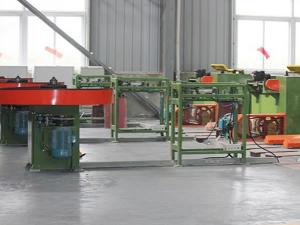

Блок намотки стальной ленты
Блок намотки стальной ленты состоит из машины для размотки, системы натяжения и машины для намотки. Машина для размотки оснащена двухсторонним винтом для обеспечения ширины ленты в 3-5 мм. Блок намотки замедляется перед окончанием ленты, а затем помещает ее между машиной для размотки и рамой для натяжения.

а. Параметры машины для размотки
Характеристики: инверторный двигатель 5.5 кВт; сбалансированная рама натяжения; последовательное наматывание и разматывание; двойной пневматический тормоз
Максимальный диаметр ленты: ∮1600
Натяжение полосы: пневматика; диапазон: φ380-φ420 мм

б. Параметры машины для намотки
Размер бобины: φ800×φ450×500 мм/согласно чертежам клиентов
Максимальная линейная скорость: 8 м/с
Затягивание: пневматический двойной цилиндр
Расположение ленты: двухсторонний винт
Торможение: двойной пневматический рычажной тормоз
Двигатель: инверторный двигатель 15 кВт

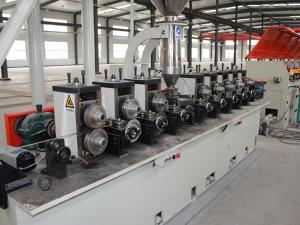

Блок волочения черной проволоки
Блок волочения черной проволоки включает машину размотки (автоматический/ручной режим), систему натяжения, ролико-гибочную машину, систему подачи порошка с сервоприводом, продольный волочильный стан и электрическую систему управления.

Главные характеристики
1. Процесс размотки осуществляется автоматически с помощью инверторного двигателя. Скорость машины для размотки соответствует скорости ролико-гибочной машины, что обеспечивает стабильное натяжение провода.
2. Смазывающее устройство смазывает обратную сторону стальных полос, что обеспечивает поверхность без заусенцев. Скорость смазывания регулируются с помощью перистальтического насоса.
3. Система подачи полосы: стальная полоса движется по S-образной траектории, она не скользит из-за большой площади контакта между полосой и направляющим роликом. В данной системе имеется устройство измерения скорости.
4. Система измерения скорости:скорость перемещения стальной полосы может быть точно подсчитана высокоточным кодером. Сигнал от кодера передается на устройство подачи порошка для более точного производства.

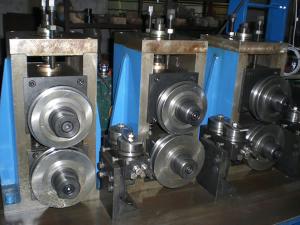

5. Формующий ролик: стальные полосы прокатывают в форме U на 3 вертикальных приводных валка и 3 горизонтальных валка, а затем заполняются порошком.

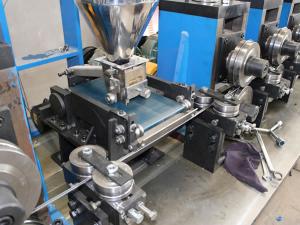

6. Устройство подачи порошки: 3-ступенчатый загрузочный бункер; привод с серводвигателем; радиальный канал с позиционирующими роликами на 2 концах, предотвращающих вибрацию ленты; устройство аварийной подачи сигнала в случае, если порошок заканчивается. Бункер выполнен из нержавеющей стали, не имеющей магнитных свойств.

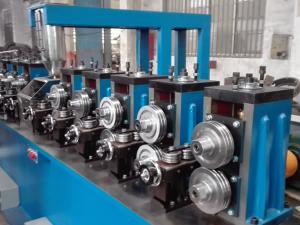

7. После добавления порошка, стальная полоса закрывается в форме O с помощью 3-х горизонтальных и 3-х вертикальных валков.
8. Уменьшение диаметра стальных проволок, свернутых в O-образную форму, осуществляется 2-мя парами вертикальных и горизонтальных валков. Во избежание заусенцев или каких-либо повреждений, горизонтальные и вертикальные валки расположены на определенном расстоянии друг от друга. Процесс уменьшения диаметра проволоки повторяется несколько раз до достижения необходимого значения.
9. Валки регулируются в соответствии со шкалой.
10. Волочильная машина оснащена узким клиновым ремнем 1/2 для обеспечения стабильной передачи и низкого уровня шума.

Стальная лента Мягкая сталь, SPCC-SD Примечения
Спецификации (мм) 12*0.8; 14*0.9 ширина*толщина
Спецификации законченной ленты (мм) Φ2.25-Φ2.9
Скорость подачи (m/min) 100 (макс.)
Диаметр вала (мм) Φ160, Φ70
Подача порошка Подача порошка сервоприводом через ленту Имеется система контроля скорости
Диаметр бобины машины для размотки проволоки (мм) φ800 (или по запросу клиента)
Диаметр машины для намотки проволоки(мм) Φ630 (или по запросу клиента)
Управление скоростью Управление частотой, управление ПЛК
Контрольная система Автоматическая фотоэлектрическая система Сигнал при окончании порошка

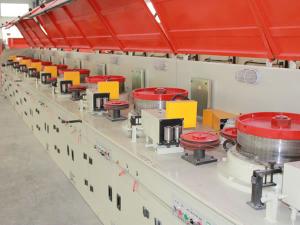

Блок продольного волочения
Этот блок имеет передовую конструкцию, отличается удобством, высокой степенью автоматизации и хорошим качеством продукции.

Главные параметры
Спецификации Кол-во протяжек Макс. размер подаваемого материала (мм) Мин. размер конечной проволоки (мм) Макс. скорость (м/с) Мощность двигателя (кВт)
400 8-12 4.2 0.75 25 7.5-15
450 8-12 4.6 0.96 25 11-22
Управление скоростью Система управления Барабан Обойма матрицы Поворотное устройство Размотка Намотка
Управление частотой Управление ПЛК материал: ZG270-500; покрытие поверхности: WC; твердость поверхности: >HRC60; конечная обработка: 1.6Ra; разъемная система водяного охлаждения; срок службы: >2 лет непрямое водяное охлаждение, смазка полости под порошок, встроенное смесительное устройство, регулируемое направление; по запросу — корпус ротационной пресс-формы пневматическая система противо-натяжения; постоянное и регулируемое натяжение; бесконтактный датчик углового перемещение двухконусное колесо, автоматическое демпфирование при размотке регулирование частоты постоянного напряжения; стержневое устройство для расположения полосы

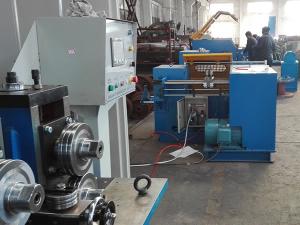

Высокоточный блок намотки слоями
Высокоточный блок намотки слоями с функцией расположения проволоки может быть настроен под конкретные требования клиентов.

Электропитание:
двигатель переменного тока 37 кВт для размоточной машины, двигатель переменного тока 5.5 кВт для намоточной машины
