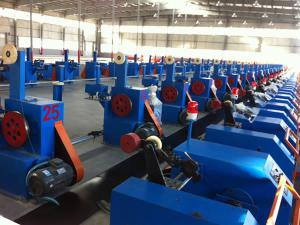

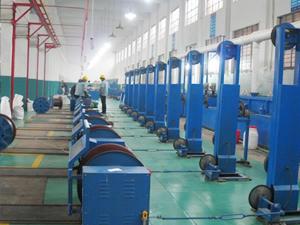

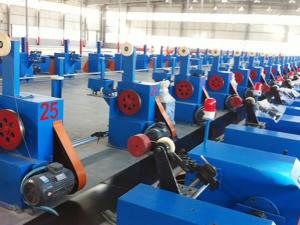

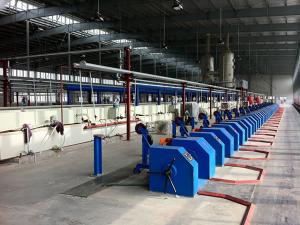

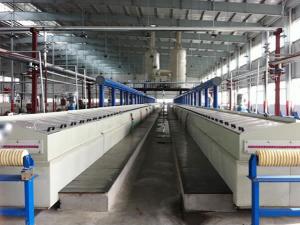

Линия омеднения проволоки
Оборудование для омеднения проволоки используется для покрытия сварочной проволоки, используемой в производстве металлических изделий. Эта линия представляет собой последовательность ванн, растворов и химических веществ.

Размоточный станок φ630 - подача проволоки - механическое обезжиривание - электролиз - грубая очистка щелочью - электролиз — финишная очистка щелочью - очистка горячей воды - нейтрализация - электролитическое травление — очистка в холодной воде - активация и травление - меднение - очистка в холодной воде - нейтрализация - сушка — направляющее колесо - полировка и протяжка φ300 — намоточный станок φ630

Линия омеднения проволоки для сварки в среде защитного газа HD-4
1. Размоточный станок φ630 осуществляет постоянный контроль натяжения, что делает его простым в эксплуатации. Машина немедленно останавливается при обрыве проволоки.
2. Тяговый блок 300 имеет преобразователь частоты переменного тока. Мощность 5.5 кВт. Литейная опока: прямое водяное охлаждение; смазка: подача концентрированного масла, смазка группой.
3. Намоточный станок φ630 имеет постоянное напряжение и систему управления частотой. Мощность: 4 кВт. Упорядочение проволоки осуществляется пневматической системой.
4. Ванна для обезжиривания имеет стальной корпус с пазами в верхней и нижней части, имеется несколько стоек для крепежа проволоки; слой изоляции 40 мм, пластины из ПВХ; распыление воды под высоким давлением осуществляется насосами.
5. Ванна промывки в щелочи имеет конструкцию с верхним и нижним пазами. Верхний паз покрыт листом из нержавеющей стали, вкладышем из ПП и стальных пластин, с отрицательными и положительными пластинами. Слой изоляции 40 мм, пластины из ПВХ; циркуляция раствора осуществляется посредством насоса осевого потока для предотвращения утечки жидкости, Каждая из ванн щелочной промывки оснащена комплектом выпрямителей 500A-12В.
6. Ванна для промывки в горячей водеимеет конструкцию с верхним и нижним пазами, оба паза 2 покрыты пластинами из нержавеющей стали; слой изоляции 40 мм, пластины из ПВХ; циркуляция раствора осуществляется посредством насоса осевого потока
7. Нейтрализующие ванны выполнены из плит ПВХ; циркуляция раствора осуществляется посредством насоса осевого потока
8. Ванны для электролитического травления изготовлены из белых пластин ПВХ, имеют верхний и нижний паз. Верхний паз оснащен пластинами из сплава свинца и сурьмы, с положительными и отрицательными пластинами, помещенными поочередно. Циркуляция раствора осуществляется посредством насоса осевого потока. Оснащены комплектом выпрямителей 500A-12В.
9. Ванны для промывки холодной водой, активации, травления и меднения имеют ту же самую конструкцию, что и у ванн для нейтрализации. Ванна для меднения дополнительно снабжена фильтрационным насосом.
10. Ванна для промывки горячей водой (после нейтрализации) изготовлена из полипропиленовых пластин толщиной 20 мм, имеет конструкцию с верхним и нижним пазами; верхний и нижний паз покрыты пластинами из нержавеющей стали; стальная рама 40X40 и коррозионно-стойкий ПП используется для изготовления ванн; циркуляция раствора осуществляется посредством насоса осевого потока.
11. Сушки происходит в стальном корпусе с толщиной слоя изоляции 100 мм. Температура регулируется электрически. Циркуляция горячего воздуха осуществляется с помощью вентилятора, причем направление воздушного потока обратно направлению расположения трубопровода.
12. Температура всех ванн отображается индикаторами. Ванна омеднения нагревается электрически, остальные – паром.
13. Между ваннами установлены продувочные устройства с питанием от кольцевого вентилятора, чтобы предотвратить смешивание жидкостей; для лучшего результата при омеднении и промывки горячей водой используется сжатый воздух.
14. Производственная линия управляется через систему PLC; размотка, протяжка, полировка и намотка каждой проволоки точно контролируются. Работой над каждой проволокой можно управлять отдельно.
15. Уловитель масляного тумана Φ250 для кислотных и щелочных ванн препятствует загрязнению рабочей площадки во время производственного процесса.
